片持(場所打)

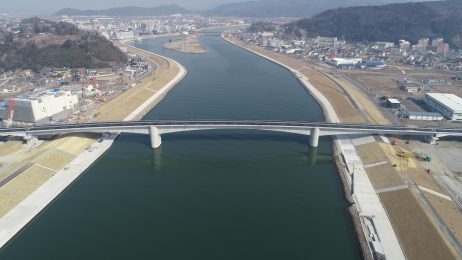

鎮守大橋 鎮守大橋
工事件名 鎮守大橋
会社名 三井住友建設(株)
発注者名 宮城県
施工都道府県名 宮城県
施工場所名詳細 石巻市門脇町~川口町
工期(自) R01.10
工期(至) R04.03
その他の特徴 "PCケーブル定着突起鉄筋に自社開発のトランクヘッドを採用した。旧北上川左岸側は既に堤体が完成しており側径間施工の際は堤体内に支保工の支持杭を打設する必要があったが、堤防の機能を損なうため困難な状況にあった。対策として、張出架設を1ブロック4.5m増やし側径間施工部を短縮、支持杭を堤体内から逸れた位置に打設することで対処した。

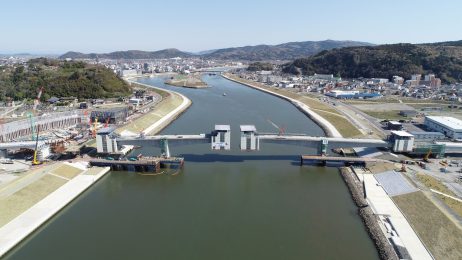

定期航路上空での張出架設は、船舶の安全運航を最重点として取り組みを行った。張出架設の進捗に合わせて移動作業車の位置から航路幅を確保するため航路の位置を変更することや船舶の運航終了後に移動作業車の移動を行うなど航路会社との調整を実施した。"
橋名 石巻かわみなと大橋
構造形式 3径間 連続 ラーメン 箱桁
橋長(m) 536
施工長(m) 340
最大スパン(m) 135
架設工法 片持(場所打)
